UPC光纤连接器？
UPC，即超物理接触，从PC光纤连接器演变而来，其端面抛光性能和表面光洁度更佳，端面呈圆顶状。UPC光纤连接器依赖机器抛光，回波损耗比PC光纤连接器高，约接近-50dB或更高。此外，当使用UPC光纤连接器时，要确保激光器的规格能够处理它所产生的回波损耗。还有一点需要注意的是，反复的连接和断开会导致UPC光纤连接器端面的质量和性能下降。
图3：UPC光纤连接器
APC光纤连接器？
APC是指角度物理接触，与UPC光纤连接器不同，APC光纤连接器的端面精确研磨，与光纤包层成8度夹角，即消减反射，这使得大多数回波损耗被反射到包层中，不会干扰传输信号，损坏激光源。APC光纤连接器的典型回波损耗为-60dB，通常应用于广电和早期的CATV应用网络中，其接头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

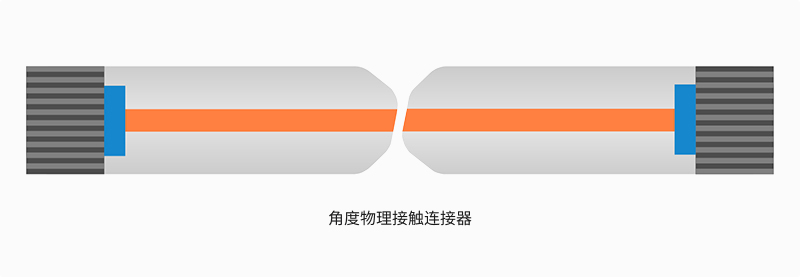

图4：APC光纤连接器
PC vs UPC vs APC光纤连接器：有什么区别？
PC、UPC和APC光纤连接器在颜色、性能和应用三个方面存在差异，详见下文。
外观
由上文可知，PC和UPC光纤连接器均属于无角度抛光方式，端面呈弧状，只不过UPC光纤连接器在PC光纤连接器的基础上优化了端面抛光和表面光洁度，因此端面弧度略大，呈圆顶状，而APC光纤连接器则是进行了斜面抛光，端面通常被研磨成斜8度角。
另一个比较明显的区别是颜色，我们可以通过光纤连接器的颜色来区分其类型。一般情况下，PC和UPC光纤连接器为蓝色，APC光纤连接器为绿色。以飞速(FS)LC APC单模光纤跳线为例，其两端的光纤连接器均为绿色，而LC UPC单模光纤跳线的光纤连接器则为蓝色（如下图所示）。

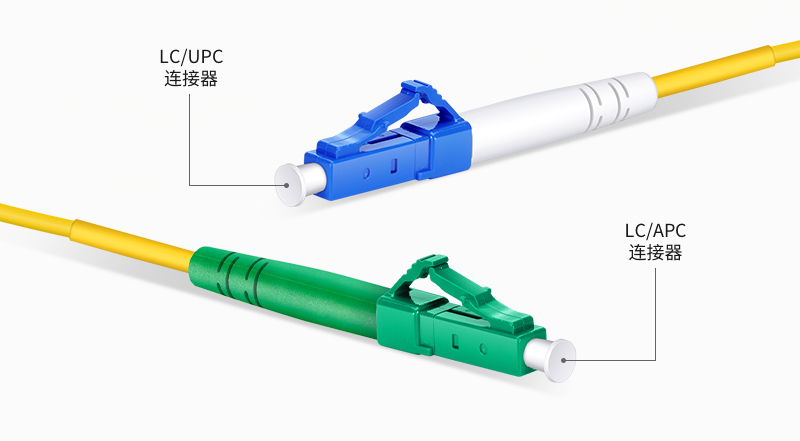

图5： LC/UPC连接器 VS LC/APC连接器
性能
以前，由于光纤连接器的设计存在一定间隙，使得APC光纤连接器很难实现低插损。如今，随着抛光技术的进步，APC光纤连接器的性能有所改进，且APC和UPC光纤连接器插损的差异也有所减小。
就回波损耗而言，不同的抛光端面造成了它们在光反射方面的差异。UPC光纤连接器在使用中会将任何反射光直接反射回光源，但是APC光纤连接器使反射光以一定角度反射到包层中，而不是直接反射到光源。因此，它们的回波损耗值各有差异。根据行业标准，PC、UPC和APC光纤连接器的回波损耗值分别为-40dB、-50dB和-60dB或更高。回波损耗越高、反射越小，因此光纤连接器性能越好。由此可知，APC光纤连接器的性能更优良。

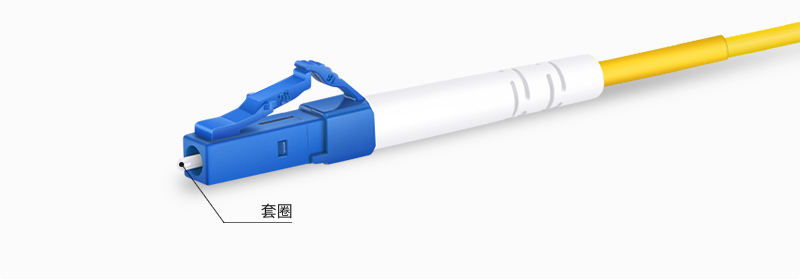

光纤连接器的套圈是光纤裸露端的外壳，用来与另一根光纤的发射端或接收端相连。当光纤连接器安装在光纤末端时，光会反射回到光纤上朝向光源，从而影响信号的传输。为了提高光纤的传输效率，工程师引入了套圈研磨抛光技术。PC、UPC和APC是光纤连接器内部套圈的三种研磨方式，下文将介绍这三种抛光类型的光纤连接器以及它们之间的区别，希望对您了解光纤连接器研磨抛光有一定帮助。

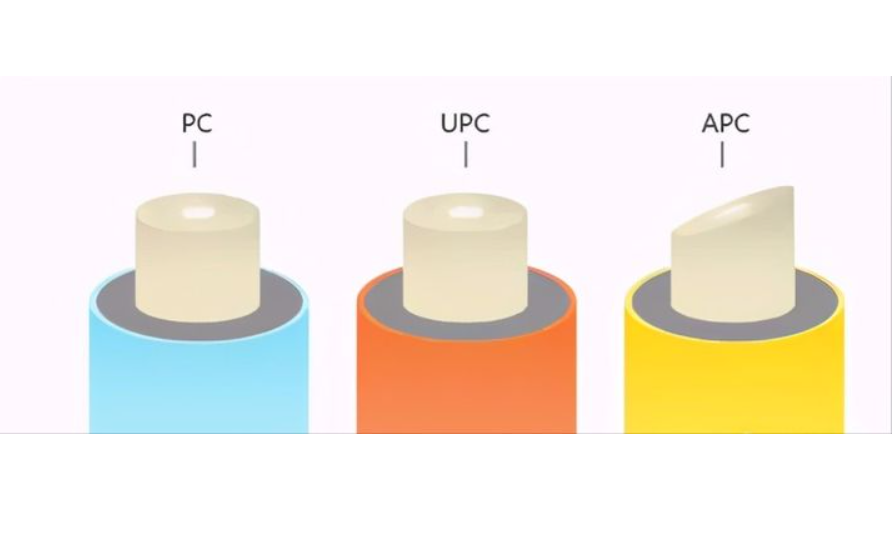

图3：光纤套圈的研磨方式

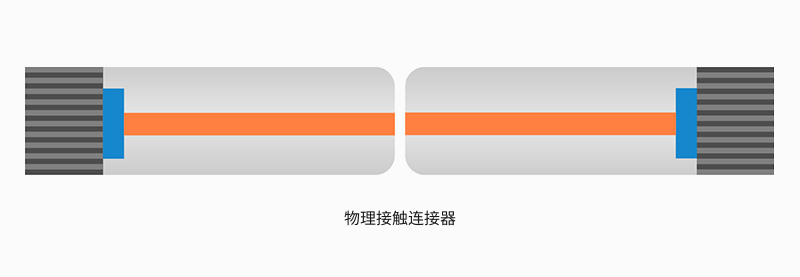

什么是PC光纤连接器？
PC指物理接触，它是OM1和OM2多模光纤上最常见的抛光类型。PC光纤连接器的对接端面呈凸面拱型结构，其接头截面是平的，因经过微球面研磨抛光，可有效减少光纤组件中的空气隙，使两个光纤端面达到物理接触。因此，PC研磨方式的单模光纤连接器典型回波损耗为-40dB，高于原始平面抛光样式的回波损耗（通常为-14dB）。不过，PC光纤连接器这种抛光方式已经过时，并不断演变成UPC连接器。
应用范围
APC光纤连接器更适合应用在对回波损耗要求较高的区域，例如用于RF视频信号传输，尤其是FTTx应用以及无源光网络和其他使用高带宽的WDM系统应用。
而对于那些对回波损耗要求不高的领域，UPC或PC光纤连接器则是个不错的选择。PC光纤连接器非常适合应用在电信运营商网络中，而UPC光纤连接器则广泛应用于数字电视、电话和数据系统中。
PC，UPC和APC都是光纤连接器的研磨方式，当在为某些特定的应用选择光纤连接器时，应该考虑成本和可操作性因素。例如，对于那些需要高精度光纤信号传输的应用，应该选择回波损耗较高的APC光纤连接器，而对于对光纤信号不太敏感的应用，可以选择PC光纤连接器或者UPC光纤连接器。
