多模光纤是一种用于短距离传输的光纤类型，常见于校园网、企业局域网和数据中心。如今，市面上的多模光纤类型有OM1、OM2、OM3、OM4、OM5，这五种多模光纤都拥有不同的数据传输能力。面如此多类型的多模光纤，您是否会不知如何做出选择？本文将重点为您介绍OM1、OM2、OM3、OM4、OM5光纤之间的区别，相信您在阅读完本文后对多模光纤的选择有更加清楚的认知。

多模光纤类型及区别

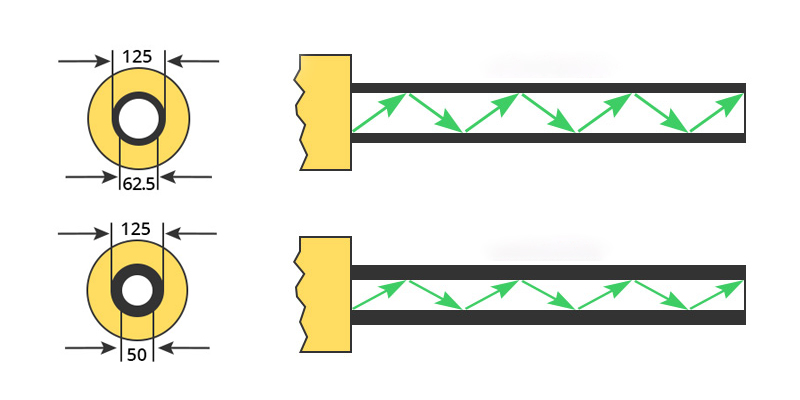

相对于单模光纤而言，多模光纤具备更大纤芯直径，通常为50μm或62.5μm，支持多种光模式传播，按照ISO 11810标准，多模光纤分为OM1、OM2、OM3、OM4和OM5光纤。

• 1、OM1光纤指850/1300nm窗口满注入200/500MHz.km以上带宽的多模光纤，其采用LED光源，纤芯直径为62.5μm，外护套通常为橙色，可用于10Gbps以下的以太网，最常用于百兆以太网中。因OM1纤芯直径较大，具备较强的集光能力和抗弯曲特性。

• 2、OM2光纤指850/1300nm窗口满注入500/500MHz.km以上带宽的多模光纤，其采用LED光源，纤芯直径为50μm，外护套通常为橙色，可用于10Gbps以下的以太网，最常用于千兆以太网中。相比OM1光纤，OM2光纤纤芯直径减少，有效降低了多模光纤的模色散，使得带宽增加，制作成本也降低1/3。

• 3、OM3光纤是一种激光器优化多模光纤，该类光纤采用了850nm VCSEL激光光源，纤芯直径为50μm，外护套为水蓝色，可用于100Gbps以下的以太网，最常用于万兆以太网中。相比OM1和OM2光纤，OM3具备更高的传输速率及带宽，所以也称为优化型多模光纤或万兆多模光纤。

• 4、OM4光纤是OM3多模光纤的升级版，性能更加优越，如，OM4光纤的有效带宽是OM3光纤的一倍多，可兼容OM3光纤，外护套为水蓝色。在10Gbps以上的以太网中，OM4光纤比OM3光纤传输距离更远，可达400米。

• 5、OM5光纤是一种最新推出的带宽多模光纤，可兼容OM4光纤，其纤芯直径与OM2/OM3/OM4光纤相同（50μm），外护套为柠檬绿色。

总而言之，OM1、OM2、OM3、OM4和OM5多模光纤之间最大区别在于物理和应用的不同。

1、物理差异

不同的多模光纤物理差异不同，主要体现在直径、外护套颜色、光源以及带宽，如下表所示：

2、应用差异

不同的多模光纤应用在不同的以太网，所支持的最大传输距离各不相同，如下表所示：

多模光纤发展趋势及应用

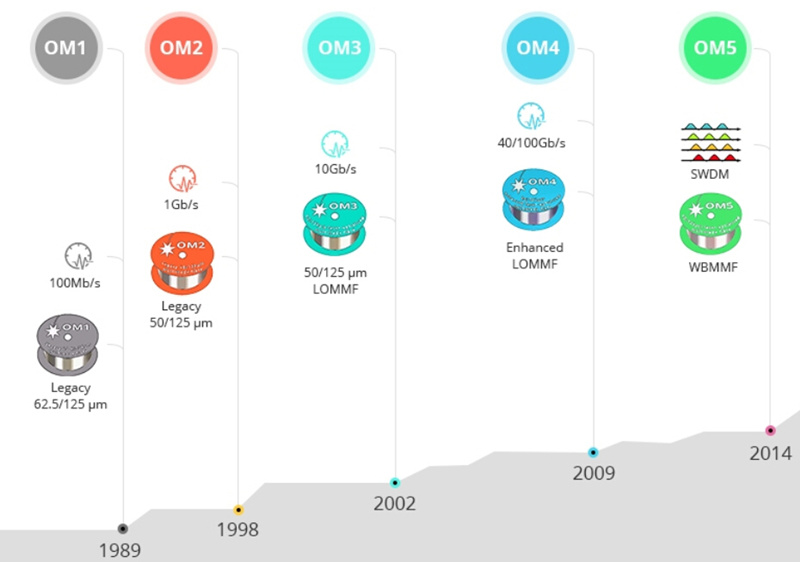

在高速网络应用需求下，多模光纤正朝着低损耗、高带宽和多波长复用的方向发展。随着光纤技术的不断改进，多模光纤由最初的OM1光纤发展为现在支持40/100G网络的OM5光纤，其性能更加优良。如今，OM1和OM2多模光纤多用于机房内的1G以太网链路连接，OM3和OM4多模光纤多用于10G/40G数据中心光纤布线，OM5多模光纤则适用于40/100G高速以太网的链路传输。与OM1/OM2/OM3/OM4多模光纤相比，OM5多模光纤具备高扩展性和灵活性，能以更少的芯数支持更高速率的网络传输，且其成本和功耗都远低于单模光纤。可见，未来OM5多模光纤有可能广泛应用于100G/400G/1T超大型的数据中心。

多模光纤常见疑问解答

1、多模光纤和单模光纤有什么区别？

• 纤芯直径：多模光纤纤芯直径较大（通常为50/62.5μm），可以传输多种模式的光。单模光纤的纤芯直径很小（通常为9μm），仅能传输一种模式的光。

• 带宽：单模光纤的带宽通常高于多模光纤，可高达100000GHz。

• 光源：多模光纤一般采用LED光源，而单模光纤一般采用激光光源。

• 距离：多模光纤适用于短距离应用，通常传输距离最远可达550m。 单模光纤适用于长距离应用，当传输距离超过550m时，首选单模光纤。

• 成本：多模光纤的成本通常比单模光纤低。

2、多模光纤连接器类型

目前，常见的多模光纤连接器（即接头）有ST、SC、FC、LC、MU、E2000、MTRJ、SMA、DIN以及MTP&MPO等，其中，ST、SC、FC、LC和MTP/MPO是最常用的光纤连接器类型。这五种光纤连接器的优缺点和功能各不相同，那么它们之间都有哪些区别呢？下表列举了多模光纤的ST、SC、FC、LC和MTP/MPO连接器在插芯尺寸、插损等方面存在的差异：

备注：插芯指的是光纤连接器插头中精密对中的圆柱体，其中心有一微孔，用作固定光纤。根据插芯所用材料的不同，分为陶瓷插芯、玻璃插芯、塑料插芯以及金属插芯等。

3、多模光纤优势

尽管单模光纤在带宽和传输距离方面具有优势，但多模光纤可支持绝大多数室内应用和数据中心的传输距离要求，且安装和维护成本远低于单模光纤。此外，多模光纤还存在一些显著优势，如下文所述：

• 无损耗干扰的多用户骨干网：多模光纤最大的特性是可以在同一条链路上同时承载多个光信号。更重要的是，光信号功率几乎没有损失。因此，网络用户可以在多模光纤跳线中同时发送多个数据包，所有信息将不受任何干扰地安全传送到目的地，并且保持不变。

• 支持多种协议：多模光纤支持多种数据传输协议，包括以太网、无限带宽和Internet协议。因此，人们将多模光纤看作是实现核心应用的基础。

4、多模光纤能当单模用吗？

不能，因为多模光纤的色散和损耗较大，光信号没办法在多模光纤上进行远距离传输。
