光纤损耗如何计算？
在光纤布线中，经常需要在一条确定长度的线路上计算最大损耗。光纤损耗计算公式：
总链路损耗（LL）=光缆衰减+连接器衰减+熔接衰减【注：如果还有其他组件（如衰减器），可将其衰减值叠加】
光缆衰减（dB）=最大光纤衰减系数（dB / km）×长度（km）
连接器衰减（dB）=连接器对数×连接器损耗（dB）
熔接衰减（dB）=熔接个数×熔接损耗（dB）
如上述公式所示，总链路损耗是一段光纤内最坏变量的最大总和。需要注意的是，以该种方式计算出的总链路损耗只是一种假设值，因为它假定了组件损耗的可能值，也就是说光纤实际的损耗取决于各种因素，损耗值可能会更高或更低。

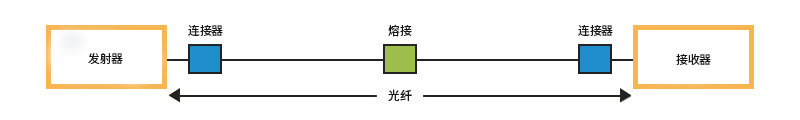

下面以实际案例为例演示如何计算光纤损耗。如下图，两栋建筑之间安装了单模光纤，传输距离为10km，波长为1310nm。同时，该光纤拥有2个ST连接器和1个熔接头。
光缆衰减——根据上述的标准表格，波长为1310nm的室外单模光缆的最大衰减值为0.5dB / km，因此光缆衰减值为0.5dB / km×10km=5dB。
连接器衰减——因为使用了2个ST连接器，而每个ST连接器的最大损耗为0.75dB，因此连接器衰减为0.75dB×2=1.5dB。在实际计算中，连接器的插损可参考供应商提供的规格值。
熔接衰减——在TIA/EIA标准中规范了，熔接的最大损耗为0.3dB，因此熔接衰减为0.3dBx1=0.3dB。
由此可得出，该光纤链路的总损耗为5dB+1.5dB+0.3dB=6.8dB。 请注意，上述计算方法只是一个假设值，若想获得最准确的损耗值，可使用OTDR光时域反射仪进行测量，欲知有关OTDR时光域反射仪更多详情，可访问《光时域反射仪(OTDR)的工作原理以及使用方法、注意事项》一文。

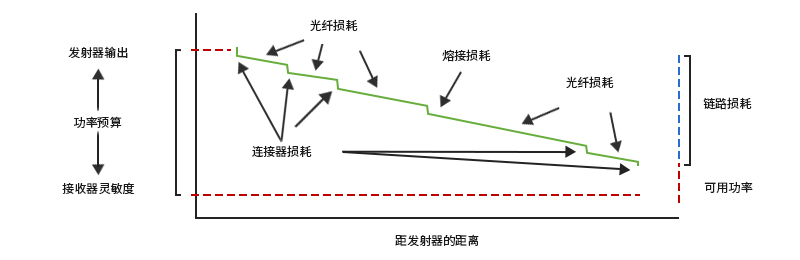

想要检测光纤链路是否能正常运行，除了计算光纤损耗值以外，功率预算和功率裕度值的计算也同样重要，两者的计算方式如下：
功率预算的计算
上述提及的链路损耗值对整个链路的传输有何影响？这里就不得不得提到与之密切相关的另外一个参数——功率预算。该参数值主要用于对比计算出的链路损耗值，以确保正确安装设备，只有当链路损耗值在功率预算之内时，链路才能正常运行。功率预算（PB）是接收器的灵敏度（PR）与发射器耦合进光纤的功率（PT）的差值，也就是说PB=PT-PR。假设发射器的平均光功率为-15dBm，接收器的灵敏度为-28dBm，则功率预算为-15dB-（-28dB）= 13dB。
功率裕度的计算
计算完链路损耗和功率预算后，就需要计算功率裕度（PM），它是指从功率预算中除去链路损耗之后的可用功率，即PM=PB-LL。
同样以10km的室内单模光缆为例，由上述计算所得，它的功率预算为13dB，链路损耗为6.8dB，因此功率裕度为13dB-6.8dB=6.2dB。该计算所得值大于零，表示链路还有足够的传输功率。
