一、光纤熔接机机器是否有固件故障判断

1.  开机没有马达复位失败。这样能证明马达复位正常。

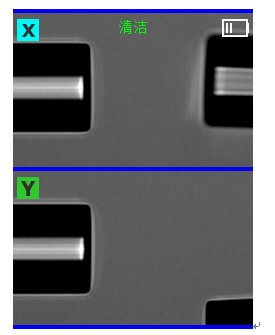

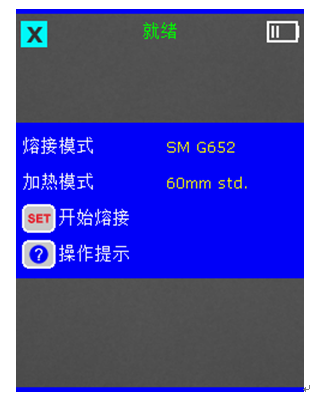

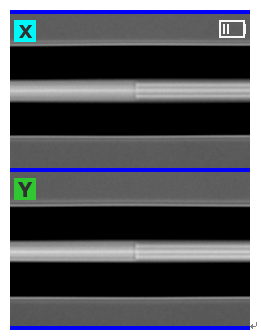

2.  开机盖上防风盖能看到如下图，X、Y场都是灰色均匀的背景，不是黑色的也不是特别亮的。这样能证明视觉系统正常。

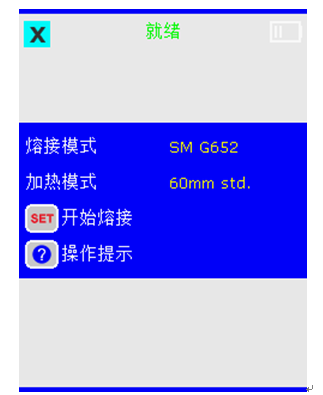

3. 开机盖上防风盖，在上图的条件上，按ARC键，能看到放电（放电可以看到屏幕被照亮），如下图。这样能证明放电系统正常。

4.  不放光纤的情况打开盖子然后盖上盖子，可以听到两边的推进马达在推进，然后没有发现光纤又会自己复位，这样就说明推进马达工作正常。
如果这4项检查能通过那说明熔接光纤基本没问题，遇到的其他问题应该首先考虑清洁维护的问题

一、光纤夹角大、马达行程超限、光纤位置错误

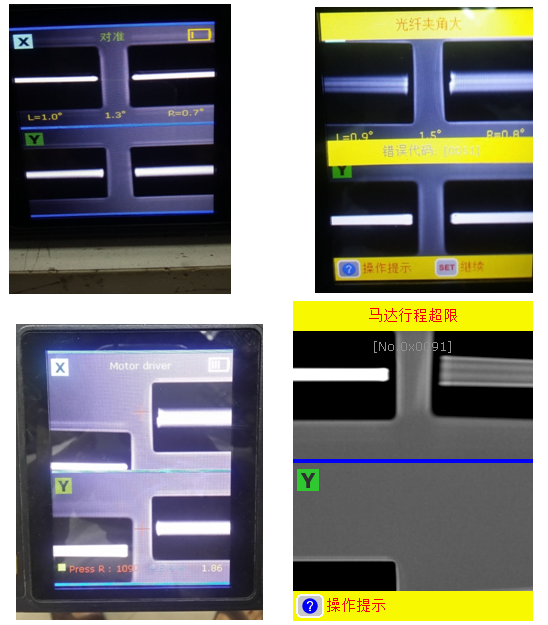

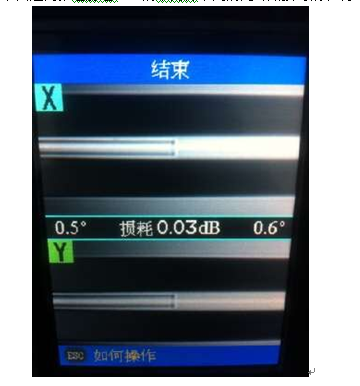

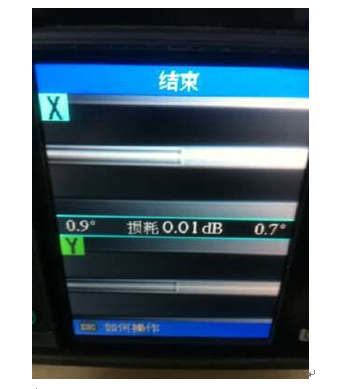

看到如下面系列案例：

这些问题表现特征是：光纤刚开始进入屏幕的时候，光纤不在屏幕的垂直中心位置，C8、C6表现的光纤XY两个视野光纤粗细不一致，夹角大（大于0.5），或光纤偏的太厉害报马达行程超限或光纤错误。

这类属于清洁维护以及使用问题。产生原因以及处理办法如下：

原因1：光纤放太歪，压锤没把光纤压到V槽底部。处理办法是：重盖盖子或重放光纤。

原因2：V槽最底部有灰尘黏着，导致光纤倾斜脱离了原来的对准位置。处理办法是：使用酒精棉棒擦拭V槽底部，再用尖物轻刮V槽底部，再用较干的棉棒擦。如此反复，直到光纤夹角小于0.5。

三、   熔接纤芯扭曲、熔接时跟放电试验一样

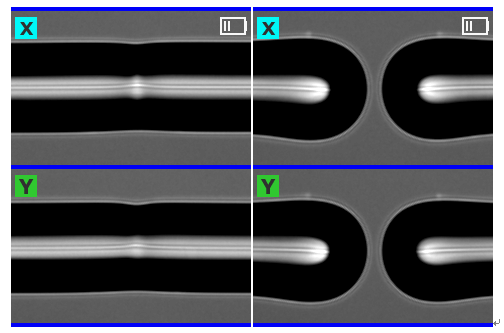

看到的现象：

造成原因：这两个现象都是同一个原因造成的，都是因为光纤在最后熔接的时候需要推进一定的量（重叠量），然而因为外部原因导致光纤没有推动或推动的不够，从而导致这样的现象。一般在使用尾纤的时候容易看到，因为很多尾纤是松套光纤（裸纤和保护的软管之间不固定，可以相互滑动）。

处理方法：

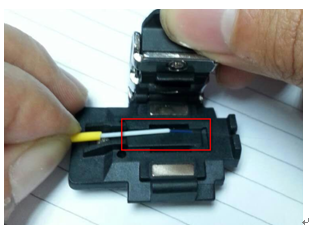

如果是下面版本的夹具（前面没有第二张图的橡胶夹头的那种），在使用有熔接异常的尾纤的时候，尝试如下图这样，把保护软管多拨出一点，让夹具的橡胶夹板能够有一半夹住裸纤（如图红宽宽中那样，蓝色的部分就是裸纤了）。并且把尾纤这边尽量放到右边夹具上施工。

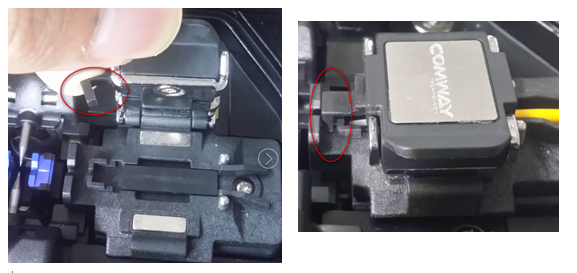

         如果是下图的这种夹具，请查看橡胶夹头是否向上翘起，可以用手向下掰一下（如下图1），让它能够在夹尾纤的时候能像下面第二张图那样比较有力的夹住裸纤部分。

四、熔接印子是否影响损耗

不同类型的光纤模场直径大小不一样（纤芯大小不一样），同类光纤也有区别（SM又分G652A、G652D等等多种类型），不同厂家同种类型光纤材质成分也有区别。这就造成了这些有差异的光纤对接的时候左右图像会有差异，同一束光照射成像下光在熔接 点附近的不同光纤折射不一样，这就看到了熔接处有痕迹或印子。哪怕同一种光纤熔接，因为不同厂的材质不一样有些光纤也是可以看到熔接痕迹或印子的。这种情况对光纤的熔接损耗是没有影响的，光信号是在光纤的模场直径中实现全反射传导，只要模场直径熔接后对的准（中间中心最亮的细白的纤芯）损耗就不会有问题。而这种印子在成像清晰度越高、细节表现越清楚的镜头上看的越清楚，所以一般进口的机器越新的版本表现的观察起来越明显。而国产的机器左右不同类型纤芯的光纤放上去，图像左右两边都看不出明显的差别，所以反而感觉没有印子。下面进行举例。

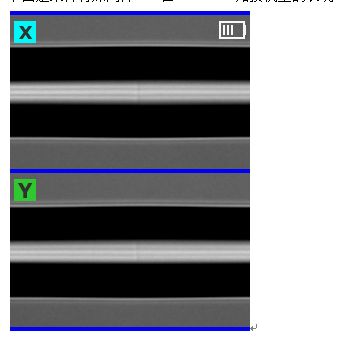

下面这张图是左右不同的光纤熔接在COMWAY熔接机上的表现（BI-SM）：

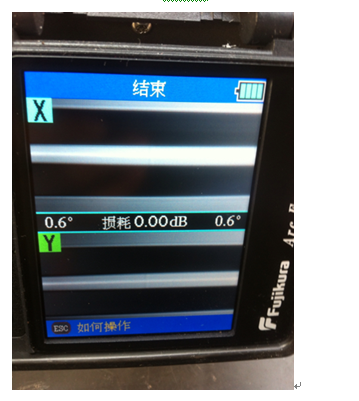

下面这两张是藤仓60S的某两种不同的光纤熔接时的表现：

下面是某种特殊同种SM在COMWAY熔接机上的表现：

下面是某种特殊同种SM在藤仓60S熔接机上的表现：

下面是两种不同类型的单模光纤在COMWAY熔接机熔接时的实际损耗测试：

点击观察实际测量损耗。这是我们找的熔接起来印子比较严重的进行案例分析，其他熔接起来有更淡的印子一样不会对损耗有直接影响，我们需要观察的是中间最亮的细线熔接对准的精度（纤芯对准度）。

一、其他常见问题以及处理方法

1.  X或Y视场变黑，用手压防风盖或压着左右晃动能好。

查看防风盖周围那圈槽，看槽里是否掉了东西，如果有请清理。还需清洁左上角3个裸露的金属接触点。防风盖上的三根金属导电接触针打开防风盖是容易掉灰，出现黑屏时用手将将针多按几下（让你面掉的灰尘抖落掉）。

2. C10光纤熔接机报熔接损耗大。

首先查看熔接模式是否与所熔光纤匹配，不匹配请调整。

再观察推进运动是否正常，夹角是否小于0.5，纤芯图像是否清楚。如有问题清洁V型槽使夹角小于0.5，清洁镜头使纤芯清晰再重新测试。

3. MM类型光纤（多模光纤）熔接损耗大。

首先查看熔接模式是否匹配，然后看是否用SM光纤做完放电校准再测的。(MM光纤不能自动校准放电强度，需要手动使用SM光纤进行放电校准再使用)

4. 关于客户反映干线光纤熔接机（C10/C9）比普通熔接机报错频繁些。

干线熔接机应为要保证熔接损耗所以需要进行精确的纤芯对准，而光纤清洁不到位的时候灰尘会挡住纤芯的成像（看上去纤芯上有灰），影响纤芯对准，所以要求清洁干净。国产等熔接机目前都是包层对准，不看纤芯，他们的镜头也看不清楚纤芯所以他们有灰尘了照样熔接。要保证较高的熔接质量就必须清洁好光纤。如果认为只要达到国产熔接机的效果就好那么将干线机的熔接参数对准模式改为包层对准就可以了，报错就没那么多。(关于户外施工清洁光纤技巧：可以使用抽纸，沾点酒精去清洁光纤，清洁过的抽纸扔掉，不要反复使用。抽纸便宜经济效果也不错)
