MTS4000v2 光学测试平台
- 9 英寸屏幕
- 可更换双模块模块
- 1.4 千克重度
- 35-46dB动态范围
产品资料
相关软件
用户手册
详细信息：
电信网络拓扑和技术正在快速发展，来应对不断增长的带宽需求，安装承包商和服务提供商必须为技术人员配备一种可扩展且易于使用的测试工具，这些工具可以在任何现场条件下迅速而准确地满足各种最新的光测试应用需求。
VIAVI MTS4000 V2 是工程师、技术人员、安装人员和承包商可信赖的光学测试平台，它提供了：
1. 易于使用的解决方案，采用直观的图标式图形用户界面 (GUI) 和多点触控屏幕，用户只需简单培训便可操作。
2. 配备现场可更换模块的紧凑型平台，涵盖多种光学测试功能（OTDR、光功率和损耗测试、光谱分析仪 (OSA) 等等……），可实现光学网络验收。
3. 在平台内或者通过 VIAVI StrataSync 和 SmartAccess Anywhere 连接云服务器来优化工作流程和操作。
优点
可对 FTTx/PON 网络、接入网、城域网和企业网络进行光纤物理层认证
两个现场可更换模块提高了灵活性
使用平板用户界面可更智能更快速地进行现场测试
云数据支持和远程连接
特点
双模块手持式平台
带耐用功能按键的 9 英寸高清晰大触摸屏
平台集成并支持重要的测试工具（可视故障定位仪、光功率计、光学显微镜和光话机）
灵活的连接；以太网、WiFi、蓝牙
通过 Smart Access Anywhere (SAA) 实现了 远程控制和现场技术支持
启用 StrataSync——集中管理云端资产、 配置、测试数据和工作流程
应用
光纤测试、验收、认证和报告
双槽位模块化平台实现了其可扩展性和通用性

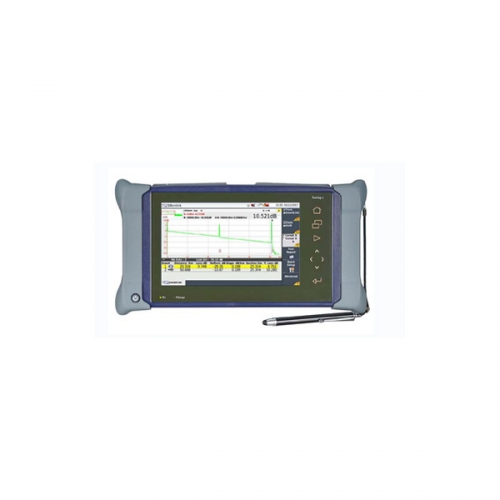

MTS4000 V2 主机是一个带双模块槽位、带多点触控 9 英寸彩色大触摸屏的高集成度光学测试平台，可支持多种光学测试功能。
它支持各种各样的 VIAVI 光纤分析工具，包括 OSA、OTDR、双向插入损耗/ORL、光源、功率计和连接器检测。
双模块槽位设计提供了一种多功能光学网络测试解决方案，可结合多种重要的光学测试功能，例如：
1. 对于 MPO 光纤验收：集成了 OTDR 和 MPO 开关的测试平台
2. 对于 CWDM/DWDM 网络部署：集成了 CWDM/DWDM OTDR 和 OSA 的测试平台
3. 对于全波段 CWDM 网络部署：全部 18 CWDM 波长 OTDR 测试平台
工作流程和报告功能
MTS4000 V2 支持通过有线、无线和云实现的连接。StrataSync 使测试工作流程、报告和资产管理更加简便，而 SmartAccess Anywhere (SAA) 使用户能够通过 PC 浏览器或智能手机/平板电app进行远程控制，可启动测试或为现场的技术人员提供支持。仪表和技术人员也可借助待测光纤或其它通信光纤利用在线光模块或光话机相互通话。

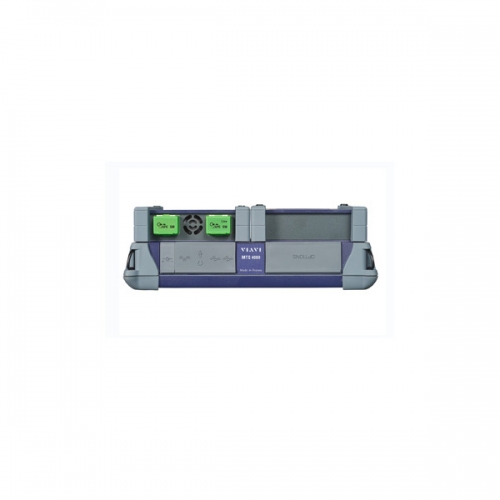

MTS4000 双槽位模块化平台概述
规格（25°C 时的典型值）
| 一般说明 | |
| 显示屏：9 英寸高清 800x480 LCD 触摸屏 | |
| 存储和 I/O 接口 | |
| 内存 | 1 Gb |
| WiFi/蓝牙 | 标准 IEEE 802.11 b/g 和蓝牙 Class 2 |
| 以太网 | 10/100/1000 MHz |
| USB | 2 个 USB 2.0 端口 |
| 电源 | |
| 电池类型 | 标准可拆卸锂电池 |
| 交流/直流适配器 | 输入 100-250V，50-60Hz；输出 12-15 V DC/3.7A |
| 电气安全 | 符合 EN 60950 标准 |
| 运行时间 | 最长 11 小时 Telcordia GR-196-CORE |
| 尺寸和重量 | |
| 主机（含两个模块及电池，宽x高x深） | 282x153x97 毫米 |
| 仅主机（含电池） | 1.4 千克 |
| 带一个模块的主机（含电池） | 2.3 千克 |
| 环境 | |
| 操作温度范围（无选件） | -20 至 +50°C |
| 操作温度范围（所有选件） | 0 至 40°C |
| 存储温度范围 | -20 至 +60°C |
| 湿度（非冷凝） | 95% |
| EMC | EN61326-1/FCC 47-1 第 15 部分 |
| 平台光学接口 | |
| 功率计 | |
| 功率电平 | +10 至 -60 dBm |
| 校准波长 | 850、1310、1550 nm…… |
| 连接器类型 | 通用插/拔式 (UPP) |
| 可视故障定位仪（VFL） | |
| 波长 | 635 nm ±15 nm |
| 输出功率电平 | < 1mW |
| 激光安全 | 2 类激光 |
| 光话机 | |
| 动态范围 | 32 dB（典型） |
订购信息
MTS4000v2平台
| 平台 | |
| 部件号 | 描述 |
| EM4000HVT | MTS4000 V2 平台 |
| E40PWx | 电源（x：E、UK、US……） |
| E40VFL、E40PM、E40TSPM | VFL、光功率计、光话机/功率计 |
| E40WIFIBLU2 | 内置 WiFi/蓝牙 |
| 可选固件应用 | |
| EFTTHSLM、EFTTASLM、ENTERPRISESLM | FTTH-SLM、FTTA-SLM、ENTERPRISE-SLM |
| ECABLESLM | 光缆管理CABLE-SLM |
| ESMARTACQ | SmartAcq 智能采样 |
| SAA-L2 | SmartAccess Anywhere 2 级 |
| 附件 | |
| ELIION6C | 额外的标准电池 |
| E40GLOVE | 适用于 4000 的包裹式手提软包 |
| E40SCASE1 | 适用于 4000 的大号软包 |
| EHCASE6 | 硬箱 |
| EHCASE4X2 | 可装入两个 4000 平台的硬箱 |
| E40SMODCASE1 | 适用于 2K/4K 模块的软包 |
通用OTDR模块
| 部件号 | 描述 |

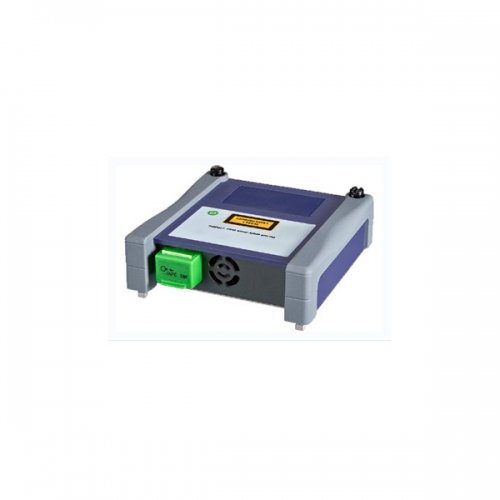

| E4123MM | 多模 850/1300nm 26/24dB OTDR 模块 |
| E4146QUAD | 多模/单模 850/1300/1310/1550nm 26/24/37/35dB OTDR 模块 |
| E4126LA | LA 1310/1550nm 35/33dB OTDR 模块 |
| E4126MA | MA 1310/1550nm 40/38dB OTDR模块 |
| E4126MA2 | MA2 1310/1550nm 40/40dB OTDR 模块 |
| E4126MA3 | MA3 1310/1550nm 43/41dB OTDR 模块 |
| E4126MP2 | MP2 1310/1550nm 46/45dB OTDR 模块 |
| E4136MP2 | MP2 1310/1550/1625nm 46/45/44dB OTDR 模块 |
| 通用光连接器（适用于MM和 QUAD） | |
| EUNIPCFC、EUNIPCSC、EUNIPCST | PC连接器 |
| EUNIAPCFC、EUNIAPCSC | 8° APC连接器 |
| 通用光连接器（适用于 MA2、MA3 和 MP2模块） | |
| EUSCADS、EUFCADS、EULCADS | PC连接器 |
| EUSCADS-APC、EUFCADS、EULCADS-APC | 8° APC连接器 |
CWDM OTDR模块
| 部件号 | 描述 |
| E41CWDM10L | 1271 to 1451 nm 10波长 35dB OTDR 模块 |
| E41CWDM8U | 1471 to 1611 nm 8波长 35dB OTDR 模块 |
| E41CWDM10U | 1431 to 1611 nm 10波长 35dB OTDR 模块 |
| 通用光连接器 | |
| EUNISPCFC、EUNISPCSC | PC连接器 |
| EUNISAPCFC、EUNISAPCSC | 8° APC连接器 |
DWDM OTDR模块
| 部件号 | 描述 |
| E41DWDMC-PC | C波段可调谐DWDM波长 C62至 C12 (1527.99nm –1567.95nm) 44dB OTDR 模块，PC连接器 |
| E41DWDMC-APC | C波段可调谐DWDM波长 C62至 C12 (1527.99nm –1567.95nm) 44dB OTDR 模块，APC连接器 |
| 通用光连接器 | |
| EUSCADS、EUFCADS、EULCADS | PC连接器 |
| EUSCADS-APC、EULCADS-APC | 8° APC连接器 |
MPO光开关模块
| 部件号 | 描述 |
| MPO 开关模块和套件 | |
| E41MPO12SM | 适用于 MTS-4000 平台的 SM 1x 12 MPO开关模块，带30厘米 SC/APC 至 SC/APC 以及 SC/APC 至 SC/PC 弯曲不敏感跳线 |
| MPO12MODKIT-SM | 适用于 MTS-4000 平台的 SM 1x 12 MPO开关模块，带30厘米 SC/APC 至 SC/APC 以及 SC/APC 至 SC/PC 弯曲不敏感跳线、(2x) 20米 SM发射和接收 MPO线缆（带插脚-无插脚）、(2x) MTP/MPO 隔板适配器（带交叉定位键） |
| 附件 | |
| ENTERPRISE4K ENTERPRISE4KUPG | 适用于 MTS-4000 平台的企业 SLM OTDR 软件应用程序。可对数据中心和企业结构化布线中的单光纤和多光纤 MPO 线缆进行第 2 层/高级认证 |
| ESMARTCABL4K ESMARTCABL4KUP | 适用于 MTS-4000 平台的光缆 SLM OTDR 软件选项。可简化电信应用中的单光纤线缆和多光纤 MPO 线缆 OTDR 测试 |
| ECLIKCLEANERMPO | 适用于 MTP/MPO 连接器的 IBC 清洁工具 |
